Можно ли монтировать DRENIZ® зимой?

Да. Наш состав ПВХ сохраняет эластичность до -15°C (Дрениз-У). Материал не трескается при размотке.

Какой стороной укладывать мембрану к стене?

Выступами («шипами») к бетонному основанию для свободного стока конденсата и влаги.

Чем крепить верхний край мембраны?

Рекомендуем проклеить полосой рубероида на мастику. По Вашему желанию — алюминиевой прижимной планкой.

Инструкция по монтажу мембраны ДРЕНИЗ® в России

# Вступление

Правильный монтаж профилированной ПВХ мембраны DRENIZ^® — залог сухой подземной части здания на 50+ лет. В отличие от аналогов из ПВП (полиэтилена), наш материал сохраняет эластичность при отрицательных температурах, что критически важно для климата в России.

# Инструменты для работы

Для качественной укладки вам потребуются:

Битумная мастика — обязательна для обработки фундамента вне зависимости от использования дрениза. Дрениз прикладывается (крепится) к фундаменту в момент обработки фундамента мастикой — на эту же самую мастику. Специальных праймеров НЕ ТРЕБУЕТСЯ.
Рекомендуем использовать полосу рубероида для фиксации верхнего края и лучшей гидроизоляции.
(Необязательно) Временные прижимные/распорные планки — до момента засыпки грунта (при сильном ветре и «парусности»). Засыпка производится тем же грунтом — его вывоз и приобретение песка НЕ ТРЕБУЕТСЯ.

# Пошаговая технология укладки

Подготовка основания: Поверхность фундамента должна быть очищена от строительного мусора. Допускается монтаж на влажное основание.
Ориентация полотна: Мембрана укладывается выступами («шипами») к стене фундамента, если цель — создание дренажного зазора.
Фиксация: Верхний край полотна закрепляется полосой рубероида на битумной мастике на 10-15 см выше уровня предполагаемой обратной засыпки.
Организация нахлестов: Полотна соединяются внахлест (около 10 см или 4-5 выступов). Для полной герметичности стыки проливаются битумной мастикой.
Устройство дренажной трубы: В нижней части фундамента мембрана должна заходить под дренажную трубу, формируя единую систему отвода воды.

# Таблица: Нормы расхода и допуски

Параметр	Значение	Примечание
Вертикальный нахлест	100 мм	4-6 рядов выступов
Горизонтальный нахлест	100 мм	При наращивании высоты
Фиксация верхнего края	Полоса рубероида (Е)	На битумную мастику (С)
Температурный режим	от -25°C до +40°C	Без потери эластичности

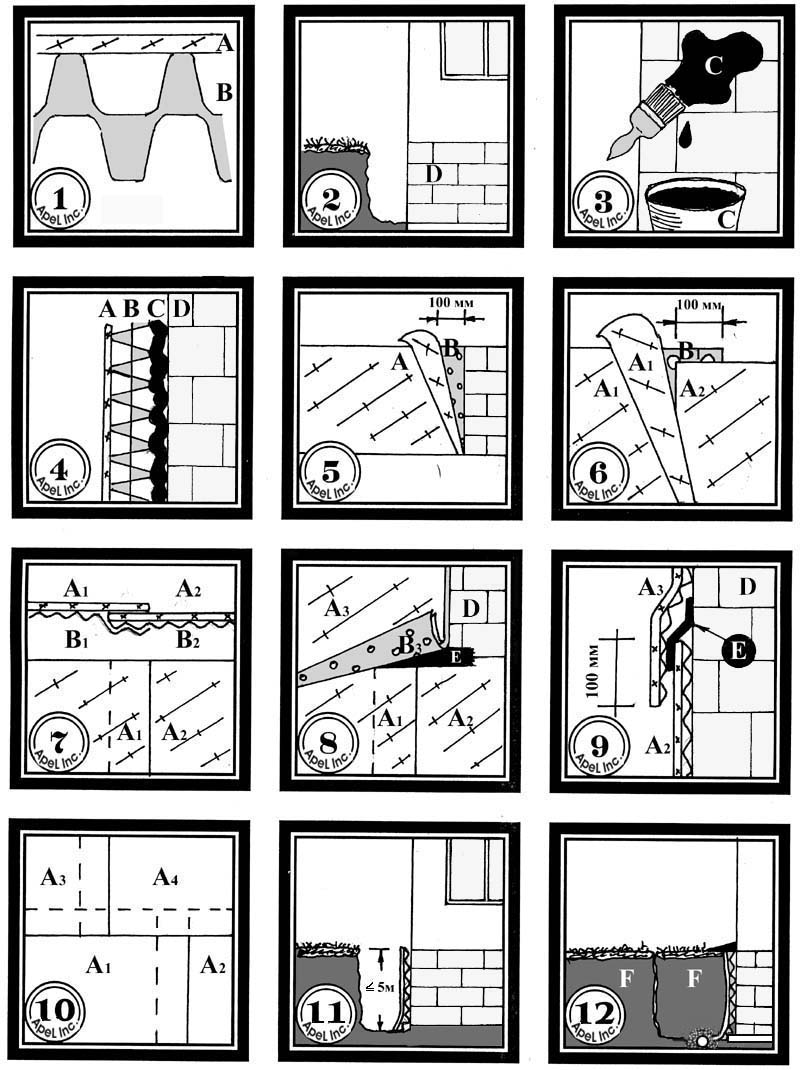

Пошаговая инструкция по укладке профилированной геомембраны Дрениз:

Шаг 1: Стороны полотна

А — фильтр из геотекстиля (к земле), B — профилированная геомембрана из ПВХ (к фундаменту).

Шаг 2: Обратная засыпка

D — фундамент здания. Выкопанный грунт никуда не вывозится и используется для засыпки.

Шаг 3: Мастика

C — битумная мастика. Обрабатывается любой фундамент, специальных праймеров не требуется.

Шаг 4: Прижатие

В момент нанесения мастики (C) к ней прикладывается Дрениз стороной (B), фильтром (A) к земле.

Шаг 5: Край фильтра

10 см от края фильтр не закреплен специально для нахлеста следующего листа.

Шаг 6: Монтаж внахлест

Второй лист укладывается между фильтром первого листа и мембраной, затем фильтр возвращается.

Шаг 7: Схема стыковки

Оба листа надежно прикреплены к основанию, фильтры направлены наружу к грунту.

Шаг 8: Многоярусный монтаж

Монтаж начинается снизу вверх с фиксацией верхнего края полосой рубероида (Е) на мастику.

Шаг 9: Герметизация стыка

Верхний ряд монтируется внахлест 10 см с проклейкой стыков битумной мастикой. Верхний горизонтальный край рекомендуется проклеить полосой рубероида (Е) на мастику (С).

Шаг 10: Порядок нахлестов

Схема укладки листов соблюдает четкую последовательность A1-A2-A3-A4.

Шаг 11: Глубина заложения

Стандартный Дрениз рассчитан на глубину до 5 м. При глубине более 5 м применяется Дрениз-У.

Шаг 12: Дренажный контур

Труба укладывается ниже нижнего края мембраны, после чего выполняется засыпка тем же выбранным ранее грунтом, и отмостка.
Вывоз выбранного грунта и покупка вместо него песка для засыпки НЕ ТРЕБУЕТСЯ.

PDF

Инструкция по технологии применения полимерных фильтрующих оболочек для защиты подземных частей зданий и сооружений от подтопления грунтовыми водами — ВСН 35-95

Официальный ведомственный строительный норматив | Формат: PDF | Размер: 345 КБ

📥 Скачать PDF

❓ FAQ: Особенности монтажа DRENIZ®

Можно ли монтировать DRENIZ® зимой? Да. Наш состав ПВХ сохраняет эластичность до -15°C (Дрениз-У). Материал не трескается при размотке.
Какой стороной укладывать мембрану к стене? Выступами («шипами») к бетонному основанию для свободного стока конденсата и влаги.
Нужен ли геотекстиль при монтаже? При использовании модели с фильтром дополнительный слой не нужен. Геотекстиль обращен в сторону грунта.
Чем крепить верхний край мембраны? Рекомендуем проклеить полосой рубероида (Е) на мастику (С). По Вашему желанию (необязательный более дорогой метод) — алюминиевой прижимной планкой.
